一、產品概述：

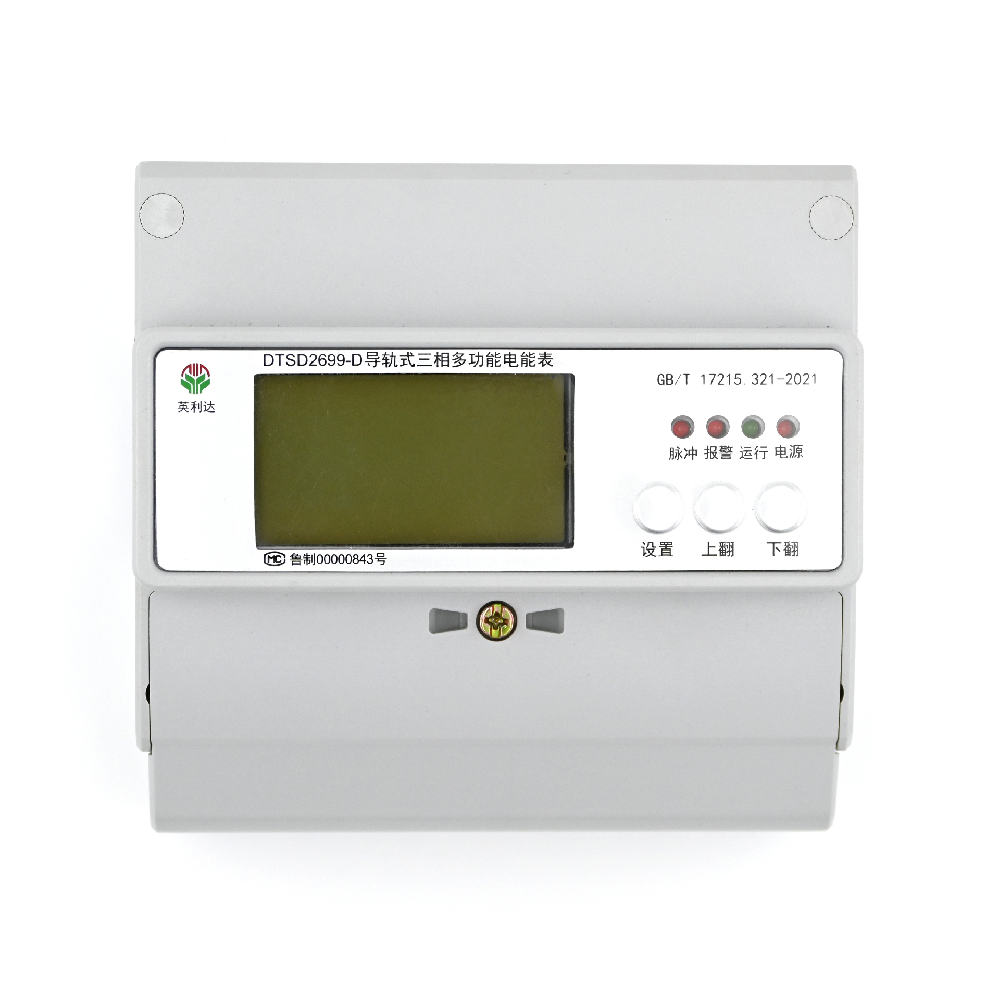

DTSD2699-D型導軌式三相多功能電能表，適用于電力系統，工礦企業，共用設施，通信基站等場合的電力監控及能耗統計、管理需求而設計的一款智能儀表。
二、功能特點：
◎高精度正、反向有功交流電能計量功能
◎具有電壓、電流、功率、功率因數等交流電參數測量功能
◎具有分時計費功能，費率參數可設置
◎具有豐富的液晶顯示
◎支持多種凍結功能、事件記錄功能及報警功能
◎具有一路RS485接口，支持DL/T 645-2007通信規約、Modbus可選（通信速率1200～9600bps可設置）
◎安裝方式：導軌固定式
三、技術參數：
項 目 | 技 術 參 數 |
參比電壓(Un) | 3×220/380V |
電流測量范圍 | 直接接入式：3*10(80)A 互感器接入式：3*1.5(6)A |
脈沖常數 | 以表計面板標識為準 |
準確度等級 | 有功：1.0級 無功：2.0級 |
頻率范圍 | 48Hz～52Hz |
起動電流 | 互感器接入式：0.002In (1級) |
工作溫度范圍 | 正常：－20℃～＋60℃，相對濕度不超過95% 極限：－40℃～＋70℃（低溫型） |
外形尺寸 | 100mm X 123mm X 64.7mm |
